Máy biến áp loại dầu được tin cậy vì có hiệu suất ổn định, nhưng hầu hết các sự cố bất ngờ không bắt đầu từ “vấn đề về dầu” — chúng bắt đầu khi lớp cách điện dần bị lão hóa, hấp thụ độ ẩm hoặc mất độ bền cơ học. Nếu bạn đang lựa chọn vật liệu, quản lý việc sửa chữa hoặc cố gắng ngăn chặn các lỗi lặp lại thì hệ thống cách nhiệt là nơi đảm bảo độ tin cậy (hoặc mất đi).
Hướng dẫn này giải thích cáchVật liệu cách điện trên máy biến áp loại dầulàm việc cùng nhau như một hệ thống — giấy, bìa ép, miếng đệm, bộ phận chắn và các tùy chọn nhiệt độ cao — và cách chọn chúng dựa trên rủi ro về nhiệt, độ ẩm, giới hạn an toàn điện môi và tải trọng cơ học. Bạn sẽ nhận được các quy tắc quyết định thực tế, bảng so sánh, các dạng lỗi thường gặp, mẹo bảo trì và Câu hỏi thường gặp được thiết kế cho người mua, kỹ sư và nhóm bảo trì muốn ít mất điện hơn và tuổi thọ máy biến áp dài hơn.
Điểm khó khăn mà nhiều người vận hành chia sẻ rất đơn giản: máy biến áp có xu hướng hỏng hóc vào thời điểm tồi tệ nhất có thể. Và khi chúng xảy ra, thiệt hại hiếm khi chỉ là “một bộ phận xấu duy nhất”. Đó thường là một phản ứng dây chuyền bắt đầu bằng sự lão hóa của lớp cách nhiệt:
Nói cách khác,Vật liệu cách điện trên máy biến áp loại dầukhông phải là chi tiết nền - chúng là “hỗ trợ sự sống” của máy biến áp. Chọn tốt, và bạn mua nhiều năm. Chọn kém, và bạn mua rắc rối.
Máy biến áp loại dầu hoạt động dựa trên lớp bảo vệ nhiều lớp. Mỗi lớp xử lý một công việc khác nhau và kết quả tốt nhất sẽ đến khi vật liệu tương thích với dầu, ổn định ở nhiệt độ vận hành và đủ bền để chịu được áp lực cơ học.
Hệ thống cách nhiệt phải đạt được những gì:
Tư duy thực tế: nếu bạn thay đổi một chi tiết (loại giấy, độ dày của bảng ép, mẫu keo, hình dạng miếng đệm), hãy kiểm tra xem sự thay đổi đó ảnh hưởng như thế nào đến thời gian khô, độ thấm dầu, khe hở và áp suất kẹp cơ học. Đây là nơi mà nhiều dự án “có vẻ ổn trên giấy tờ” đi ngang.
Dưới đây là các họ vật liệu cách nhiệt được sử dụng phổ biến nhất trong các thiết kế chứa đầy dầu. Danh mục vật liệu chính xác của bạn phụ thuộc vào cấp điện áp, cấu trúc cuộn dây, mục tiêu cấp nhiệt và phương pháp sản xuất - nhưng những khối xây dựng này xuất hiện lặp đi lặp lại.
Nếu hoạt động của bạn phải chịu nhiệt độ xung quanh cao, chu kỳ tải thường xuyên hoặc thời gian bảo trì hạn chế, hãy cân nhắc rằng việc lựa chọn vật liệu không chỉ là về độ bền điện môi “ngày nay”. Đó là về tốc độ lão hóa qua nhiều năm.
Đây là cách đơn giản để chọnVật liệu cách điện trên máy biến áp loại dầumà không bị mắc kẹt trong các tuyên bố tiếp thị: hãy bắt đầu với hồ sơ căng thẳng thực tế của bạn chứ không phải danh mục.
1) Nhiệt độ và hành vi quá tải
2) Rủi ro về độ ẩm và khả năng làm khô
3) Ứng suất cơ học và lực ngắn mạch
4) Phân bố ứng suất điện
Nếu bạn muốn có một lối tắt thực tế: khi lỗi liên tục lặp lại, nguyên nhân thường là do độ ẩm + nhiệt + ô nhiễm tác động cùng nhau. Lựa chọn vật liệu cách nhiệt tốt hơn (và kiểm soát quy trình tốt hơn) sẽ phá vỡ hình tam giác đó.
| Gia đình vật chất | Ứng dụng điển hình | Điểm mạnh chính | Cảnh giác |
|---|---|---|---|
| Giấy cách nhiệt xenlulo | Cách nhiệt lần lượt và lớp | Hiệu suất điện môi tuyệt vời khi khô và tẩm dầu; tiết kiệm chi phí | Nhạy cảm với độ ẩm; lão hóa tăng tốc với nhiệt và oxy |
| Giấy crepe (xenlulo) | Chì cách điện, bọc các bộ phận không đều | Co giãn và phù hợp; làm giảm nếp nhăn và khoảng trống | Vẫn nhạy cảm với độ ẩm; cần ngâm tẩm tốt |

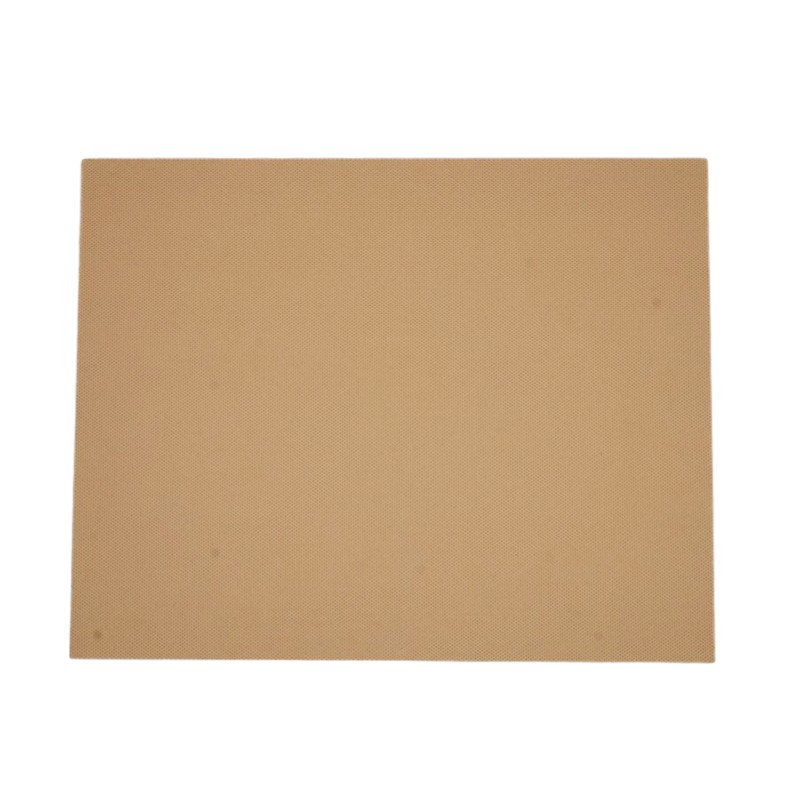

| Bảng ép / bảng nhiều lớp | Rào chắn, miếng đệm, vòng cuối, kết cấu ống dẫn dầu | Hỗ trợ cơ khí + cách nhiệt; giúp duy trì độ thanh thải khi bị căng thẳng | Thời gian sấy lâu hơn; độ dày và mật độ ảnh hưởng đến quá trình xử lý |
| Cấu trúc rào chắn/xi lanh | Kiểm soát hiện trường, vùng ứng suất cao | Cải thiện sự phân bố ứng suất điện; giảm rủi ro xả thải cục bộ | Thiết kế nhạy cảm; hình học kém có thể bẫy dầu hoặc tạo ra các điểm ứng suất sắc nét |
| Giấy Aramid/cách nhiệt độ cao | Thiết kế biên nhiệt cao, chu kỳ làm việc khắc nghiệt | Hiệu suất tốt hơn ở nhiệt độ cao hơn; hỗ trợ cuộc sống lâu hơn dưới nhiệt | Chi phí cao hơn; phải xác nhận tính tương thích của dầu và quy trình phù hợp |
| Giấy dán có hoa văn dính | Độ ổn định của lớp, lắp ráp thuận tiện | Giảm sự dịch chuyển; có thể cải thiện độ bền cuộn dây | Nếu liên kết quá mức, có thể làm giảm lưu lượng dầu và làm khô chậm |
Nếu bạn đã từng hỏi: “Tại sao nó lại thất bại trong khi các cuộc kiểm tra dầu có vẻ ổn?” - bạn không đơn độc. Lỗi cách điện có thể ẩn cho đến khi xảy ra sự kiện kích hoạt. Dưới đây là các mẫu thường liên quan đến nguyên nhân thực sự:
Mẹo hiện trường:Khi khắc phục sự cố, đừng coi cách nhiệt là thụ động. Hỏi “Nơi nào có điện áp cao nhất?” và “Điểm nóng nhất ở đâu?” Hai vị trí đó giải thích hầu hết các thất bại lặp lại.
Mua vật liệu cách nhiệt theo “độ dày và giá cả” chính là nguy cơ tiềm ẩn trong máy biến áp. Sử dụng danh sách kiểm tra này để giảm bớt những điều bất ngờ:
Nếu bạn đang tìm nguồn cung ứng vật liệu cách nhiệt cho sản xuất hoặc tân trang, việc hợp tác với nhà cung cấp hiểu rõ thực tế lắp ráp máy biến áp có thể rút ngắn thời gian thực hiện và giảm việc làm lại.Tô Châu Hanyao Công ty TNHH Vật liệu mớihỗ trợ cung cấp vật liệu cách điện máy biến áp loại dầu và có thể cung cấp các bộ phận được chuyển đổi và bộ vật liệu phù hợp cho các cấu trúc rào chắn và cuộn dây thông thường.
Câu hỏi 1: Cách điện của máy biến áp có chủ yếu là về độ bền điện môi không?
Độ bền điện môi là cần thiết, nhưng độ tin cậy lâu dài phụ thuộc nhiều vào lão hóa nhiệt, đặc tính ẩm và độ ổn định cơ học. Một vật liệu có thể được thử nghiệm chắc chắn trong phòng thí nghiệm nhưng vẫn không hoạt động sớm trong quá trình sử dụng nếu nó bị giữ ẩm, biến dạng khi bị kẹp hoặc xuống cấp nhanh hơn ở nhiệt độ điểm nóng.
Câu hỏi 2: Tại sao độ ẩm gây ra nhiều vấn đề ở máy biến áp loại dầu?
Độ ẩm làm giảm độ bền điện môi và đẩy nhanh quá trình lão hóa cellulose. Nó cũng làm tăng nguy cơ phóng điện cục bộ bằng cách thay đổi sự phân bố ứng suất điện và khuyến khích việc theo dõi. Phần khó khăn là độ ẩm có thể bị giữ lại trong các thành phần dày hơn trừ khi quá trình sấy khô và ngâm tẩm được thực hiện đúng cách.
Câu hỏi 3: Khi nào tôi nên xem xét nâng cấp vật liệu cách nhiệt ở nhiệt độ cao?
Hãy cân nhắc nâng cấp khi nhiệt độ điểm nóng cao, tình trạng quá tải thường xuyên, nhiệt độ môi trường khắc nghiệt hoặc máy biến áp phải chạy ổn định với thời gian ngừng hoạt động ở mức tối thiểu. Vật liệu nhiệt độ cao có thể cung cấp thêm biên nhiệt và làm chậm quá trình lão hóa, nhưng chúng phải phù hợp với quy trình ngâm dầu và khoảng trống thiết kế của bạn.
Câu hỏi 4: Tại sao một số máy biến áp đã sửa chữa lại nhanh chóng hỏng?
Nhiều lỗi lặp lại nhanh chóng xảy ra do việc sửa chữa nhắm vào các triệu chứng (thay dầu, khu vực bị hư hỏng có thể nhìn thấy) nhưng không phải là nguyên nhân cốt lõi: phân bổ độ ẩm, nguồn ô nhiễm, các vấn đề hình học tập trung ứng suất điện hoặc các giá đỡ cơ học yếu khiến cuộn dây chuyển động.
Câu hỏi 5: Cách đơn giản nhất để giảm rủi ro về cách nhiệt trong quá trình mua sắm là gì?
Xử lý vật liệu cách nhiệt như một hệ thống: yêu cầu chất lượng lô nhất quán, xác nhận việc đóng gói để chống ẩm, xác minh tính tương thích với các bước sấy khô và ngâm dầu, đồng thời đảm bảo các đặc tính cơ học phù hợp với lực mà máy biến áp của bạn có thể nhìn thấy. Nhà cung cấp phù hợp có thể giúp bạn kết hợp vật liệu với thiết kế thay vì phải đoán mò.
Nếu bạn đang đánh giáVật liệu cách điện trên máy biến áp loại dầuđối với các công trình xây dựng mới hoặc tân trang, một cải tiến nhỏ về độ phù hợp của vật liệu và khả năng tương thích của quy trình có thể giúp kéo dài tuổi thọ sử dụng thêm nhiều năm.
KểTô Châu Hanyao Công ty TNHH Vật liệu mớiloại máy biến áp, cấp điện áp, kỳ vọng về điểm nóng và các bộ phận cách điện mà bạn cần — vàliên hệ với chúng tôiđể thảo luận về các lựa chọn vật liệu phù hợp và sắp xếp cung cấp cho dự án của bạn.
