Khi máy biến áp loại dầu bị hỏng, nguyên nhân chính nghe có vẻ đơn giản—quá nhiệt, hư hỏng cách điện hoặc ngắt đột ngột. Trong thực tế, vật liệu cách điện rắn thường là “hệ số nhân thầm lặng” đằng sau hậu trường: nó ảnh hưởng đến độ bền điện môi, lão hóa nhiệt, độ ổn định cơ học dưới tác dụng của lực ngắn mạch và mức độ sạch và khô của hệ thống dầu qua nhiều năm sử dụng.
Bài viết này phân tích những gìVật liệu cách điện trên máy biến áp loại dầuthực sự làm được, nơi người mua và kỹ sư thường bị đốt cháy nhất (theo nghĩa đen và tài chính), và cách chọn vật liệu tồn tại trong quá trình sản xuất, vận chuyển, sấy khô, ngâm tẩm dầu, và hoạt động lâu dài. Bạn cũng sẽ nhận được danh sách kiểm tra sẵn sàng mua sắm, bảng so sánh và hướng dẫn khắc phục sự cố phần giúp bạn kết nối các triệu chứng với các nguyên nhân ở cấp độ vật chất.
Điểm yếu thứ 1: “Cùng tên, khác hiệu suất.”
Hai vật liệu có thể được dán nhãn tương tự nhau (ví dụ: “pressboard”), nhưng lại khác nhau rất nhiều về độ đồng đều về mật độ, mức độ tạp chất, độ ẩm và cường độ nén. Những khác biệt đó xuất hiện sau này như sự thấm dầu không đều, các điểm nóng cục bộ hoặc phóng điện cục bộ ở các cạnh sắc.
Điểm yếu thứ 2: “Nó đã vượt qua khâu kiểm tra đầu tiên nhưng sau đó lại không thể lắp ráp được.”
Vật liệu cách nhiệt rắn rất nhạy cảm với việc xử lý. Một tấm ván sạch có thể trở thành nguồn ô nhiễm nếu nó bị cắt trên thiết bị bụi bẩn, được bảo quản trong không khí ẩm hoặc chạm vào mà không có biện pháp kiểm soát độ sạch cơ bản—đặc biệt là trước quá trình sấy khô và hút dầu.
Điểm khó thứ 3: “Biên nhiệt đã bị ăn hết.”
Nếu hệ thống cách điện được coi như một loại hàng hóa, máy biến áp có thể mất khoảng trống nhiệt. Một khi vật liệu cách nhiệt dựa trên cellulose tuổi, sự xuống cấp khó có thể đảo ngược. Kết quả là tuổi thọ giảm và rủi ro cao hơn trong điều kiện quá tải.
Điểm yếu thứ 4: “Điều kiện hiện trường không phù hợp với phòng thí nghiệm.”
Ngay cả một hệ thống cách nhiệt được thiết kế tốt cũng có thể bị ảnh hưởng nếu khả năng kiểm soát độ ẩm, độ sạch của dầu và thói quen bảo trì kém. Ô nhiễm dầu và sự xâm nhập của nước làm giảm độ bền điện môi và đẩy nhanh quá trình lão hóa của cả chất cách điện lỏng và rắn.
Kiểm tra thực tế:Hầu hết các hư hỏng cách điện không phải do một khiếm khuyết nghiêm trọng nào gây ra. Chúng được gây ra bởi những thỏa hiệp nhỏ xếp chồng lên nhau—lựa chọn vật liệu + chất lượng cắt + độ ẩm + sấy khô không hoàn hảo + nhiễm bẩn + ứng suất vận hành. Mục đích là để ngăn chặn việc xếp chồng sớm.
Trong máy biến áp ngâm trong dầu, cách điện lỏng (dầu) và cách điện rắn (giấy/tông/vật liệu tổng hợp) được thiết kế để hoạt động cùng nhau. Dòng dầu làm mát và lấp đầy các khoảng trống; vật liệu cách nhiệt rắn cung cấp khoảng cách ổn định, độ bền cơ học và đường dẫn điện được kiểm soát. Khi được thực hiện tốt, hệ thống sẽ chống lại ứng suất điện và nhiệt trong khi vẫn giữ hình dạng của cuộn dây ổn định trong nhiều thập kỷ.
Bốn công việc bạn nên xác định
Hầu hết các quyết định mua hàng đều trở nên dễ dàng hơn khi bạn gắn từng họ vật liệu vào một “khu vực” máy biến áp. Dưới đây là bản đồ thực tế bạn có thể sử dụng khi lựa chọnVật liệu cách điện trên máy biến áp loại dầu.
Giấy làm từ xenlulo
Tấm ép cellulose và tấm biến áp
Cellulose nâng cấp nhiệt
Vật liệu tổng hợp nhiệt độ cao
Sử dụng điều này như một phím tắt quyết định. Nó không phải là sự thay thế cho việc tính toán thiết kế nhưng nó giúp bạn tránh được những sai lệch rõ ràng khi lựa chọnVật liệu cách điện trên máy biến áp loại dầu.
| Gia đình vật chất | Sử dụng máy biến áp điển hình | Điểm mạnh | Cảnh giác |
|---|---|---|---|
| Giấy kraft | Cách điện giữa các lớp và chì, ứng dụng cuộn dây chung | Tẩm dầu tốt, tiết kiệm chi phí, hiệu suất đã được chứng minh | Độ nhạy ẩm, lão hóa tăng tốc với nhiệt độ và ô nhiễm |
| giấy crepe | Bọc chì, hình dáng đòi hỏi sự linh hoạt | Phù hợp, tốt cho các hình dạng phức tạp, ổn định sau khi ngâm dầu | Yêu cầu xử lý sạch sẽ; nếp nhăn và mảnh vụn có thể tạo ra các điểm căng thẳng cục bộ |

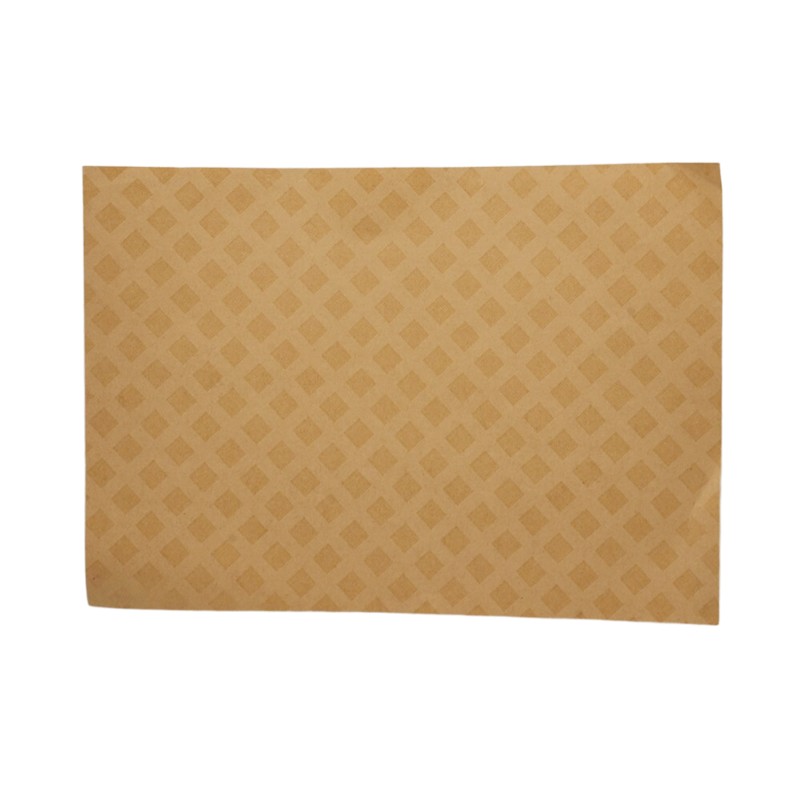

| Giấy chấm kim cương | Cách nhiệt từng lớp hoặc từng lớp trong đó việc liên kết/khóa giúp ích | Cải thiện độ ổn định của cuộn dây, hỗ trợ khoảng cách nhất quán | Quy trình xử lý vấn đề kỷ luật; sấy khô hoặc nhiễm bẩn không đúng cách làm giảm lợi ích |

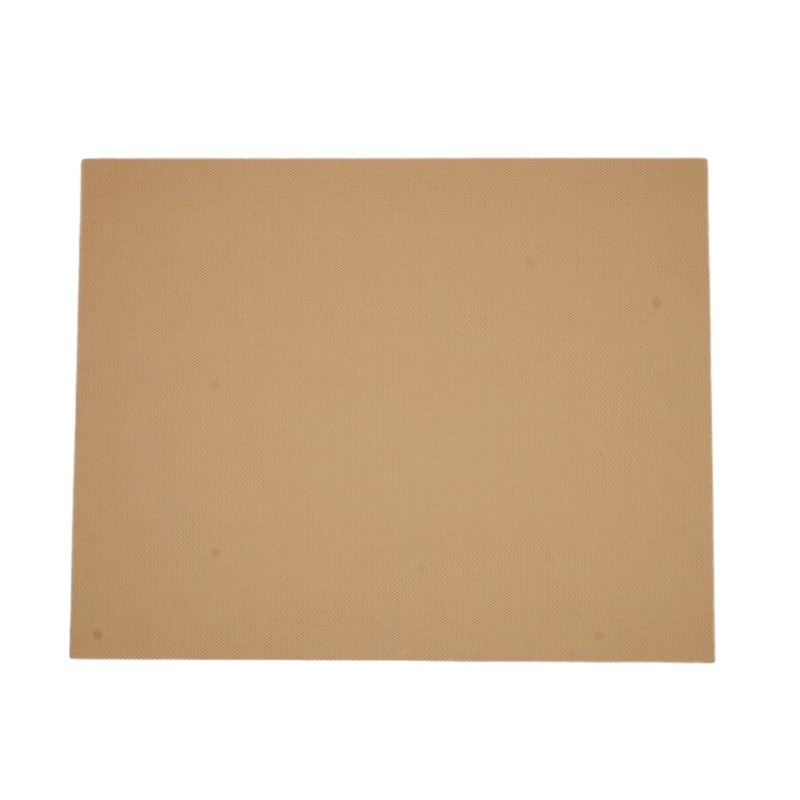

| Bảng ép nén trước | Rào chắn, miếng đệm, bộ phận cách nhiệt cuối, khối đỡ | Ổn định cơ học, giúp duy trì độ hở quan trọng | Mật độ đồng đều và kiểm soát độ ẩm là rất cần thiết |
| Cellulose nâng cấp nhiệt | Ứng dụng giấy có lề nhiệt cao hơn | Khả năng chống lão hóa nhiệt tốt hơn so với các tùy chọn cellulose tiêu chuẩn | Vẫn cần kiểm soát độ ẩm chặt chẽ và xử lý dầu sạch |
| Vật liệu dựa trên Aramid | Vùng nóng hơn hoặc thiết kế đòi hỏi độ ổn định nhiệt cao hơn | Khả năng chịu nhiệt độ cao hơn, tốt cho các thiết kế đòi hỏi khắt khe | Chi phí, khả năng tương thích thiết kế và cài đặt quy trình phải được xác minh |
| Tấm nhựa sợi thủy tinh | Các thành phần kết cấu cách điện trong một số kết cấu máy biến áp | Tính chất cơ học mạnh mẽ, ổn định kích thước tốt | Vấn đề hoàn thiện cạnh và độ sạch sẽ; xác nhận khả năng tương thích của dầu và giới hạn ứng dụng |
Đây là quy trình làm việc mà bạn có thể giao cho nhóm mua sắm và nhóm lắp ráp mà không cần bắt đầu nội chiến. Nó buộc phải sớm đưa ra những câu hỏi phù hợp, trước khi bạn gặp khó khăn khi làm lại cuộn dây hoặc theo đuổi việc phóng điện một phần trong các bài kiểm tra cuối cùng.
Bước 1 Xác định ứng suất vận hành bằng ngôn ngữ đơn giản
Bước 2 Chuyển sự căng thẳng thành yêu cầu vật chất
Bước 3 Viết các thông số mua sắm nhằm tránh việc thay thế “trông giống nhau”
Lời khuyên của người mua:Nếu nhà cung cấp không thể giải thích nguyên liệu của họ hoạt động như thế nào trong quá trình sấy khô và ngâm dầu, bạn không mua vật liệu cách nhiệt - bạn đang mua sự không chắc chắn.
Bạn có thể mua tuyệt vờiVật liệu cách điện trên máy biến áp loại dầuvà cuối cùng vẫn có hiệu suất yếu nếu bạn coi chúng như giấy đóng gói thông thường hoặc các loại bìa thông thường. Những quy tắc này rất đơn giản và rẻ tiền nhưng chúng ngăn ngừa được những thất bại tốn kém.
Kho và đóng gói
Cắt và gia công
Tư duy sấy và tẩm dầu
Bước làm khô không chỉ là “hút ẩm”. Nó làm cho lớp cách nhiệt rắn sẵn sàng tiếp nhận dầu đồng đều và tránh các lỗ rỗng. Khoảng trống là nơi phóng điện một phần thích sống. Nếu quy trình của bạn diễn ra gấp rút, máy biến áp có thể vượt qua các thử nghiệm ban đầu và sau đó xuống cấp. nhanh hơn trong dịch vụ.
Mối quan hệ với nhà cung cấp trở nên suôn sẻ hơn đáng kể khi bạn căn cứ vào “bằng chứng chất lượng” trông như thế nào. Thay vì những lời hứa mơ hồ, hãy yêu cầu tài liệu hỗ trợ khả năng lặp lại.
Nếu bạn đang tìm nguồn cung ứng các bộ phận đúc sẵn hoặc các bộ phận cách nhiệt được cắt theo yêu cầu, hãy thêm hai câu hỏi sau: (1) Kiểm soát bụi trong quá trình gia công như thế nào? (2) Các cạnh được hoàn thiện như thế nào để giảm sự tập trung ứng suất điện?
Khi có sự cố xảy ra, thời gian trôi đi nhanh chóng—lịch trình sản xuất bị trượt, ngày giao hàng của khách hàng bị dời và mọi người phải bắt đầu đổ lỗi cho người cuối cùng chạm vào máy biến áp. Phần này giúp bạn thu hẹp những người có khả năng đóng góp cách nhiệt một cách nhanh chóng.
Các triệu chứng thường gặp và nghi phạm ở cấp độ vật chất
Nếu bạn muốn một nhà cung cấp duy nhất có thể hỗ trợ nhiều nhu cầu cách điện cho máy biến áp loại dầu, hãy hợp tác với một nhà cung cấp tập trung nhà sản xuất có thể giảm khối lượng công việc về trình độ chuyên môn và cải thiện tính nhất quán giữa các dự án.Tô Châu Hanyao Công ty TNHH Vật liệu mới cung cấp danh mục sản phẩm bao gồm các hạng mục cách điện rắn thường được sử dụng cho các ứng dụng máy biến áp loại dầu, cùng với sản xuất và hỗ trợ thử nghiệm giúp người mua duy trì hiệu suất vật liệu ổn định theo từng đợt.
Khi điều đó quan trọng nhất
Coi nó như vật liệu hàng hóa có thể thay thế được. Sự khác biệt nhỏ về mật độ, độ ẩm, độ sạch và chất lượng gia công có thể tạo ra các lỗ rỗng, các điểm ứng suất sắc nét và làm tăng tốc độ lão hóa sau khi ngâm dầu.
Không phải lúc nào cũng vậy. Nhiều vấn đề về độ tin cậy đến từ việc kiểm soát độ ẩm, ô nhiễm và kỷ luật quy trình—không chỉ cấp độ nhiệt. Độ ổn định nhiệt cao hơn sẽ giúp ích khi thiết kế điểm nóng hoặc hồ sơ tải của bạn yêu cầu, nhưng nó phải được kết hợp với khả năng kiểm soát quy trình mạnh mẽ.
Độ ẩm làm giảm độ bền điện môi và làm tăng tốc độ lão hóa của vật liệu cách điện rắn. Nó cũng làm tăng nguy cơ phóng điện cục bộ bằng cách hỗ trợ các điều kiện điện không thuận lợi, đặc biệt khi quá trình sấy và ngâm tẩm không được tối ưu hóa.
Bắt đầu bằng việc kiểm tra độ dày, sàng lọc khuyết tật trực quan, tính toàn vẹn của bao bì và xem xét tài liệu lô. Quan trọng nhất, xác nhận điều kiện bảo quản và thời gian tiếp xúc với vật liệu trước khi đến. Kỷ luật đơn giản sẽ sớm phát hiện được nhiều vấn đề.
Kiểm soát độ hoàn thiện của cạnh, giữ cho gia công sạch sẽ, loại bỏ bụi, tránh các góc nhọn và đảm bảo quá trình sấy khô và thấm dầu được thực hiện kỹ lưỡng để tránh tạo khoảng trống. Phòng ngừa PD không liên quan đến một vật liệu kỳ diệu mà tập trung nhiều hơn vào việc thực hiện nhất quán.
Máy biến áp tốt nhất không dựa vào may mắn—chúng dựa vào vật liệu phù hợp với nhu cầu về điện, nhiệt và cơ học của thiết kế, và về các quy trình giữ cho các vật liệu đó sạch sẽ, khô ráo và được ngâm tẩm đúng cách. Khi bạn chọnVật liệu cách điện trên máy biến áp loại dầuvới tư duy ngăn ngừa sai sót, bạn giảm thiểu việc làm lại, bảo vệ kết quả kiểm tra và cải thiện độ tin cậy lâu dài tại hiện trường.
Nếu bạn đang chọn giấy cách nhiệt, tấm ép hoặc các bộ phận cách nhiệt đúc cho dự án máy biến áp loại dầu và muốn hỗ trợ thiết thực (không chung chung),liên hệ với chúng tôivới cấp điện áp, kích thước chính và ghi chú ứng dụng của bạn—sau đó chúng tôi có thể giúp bạn kết hợp hệ thống cách nhiệt phù hợp với yêu cầu xây dựng và cung cấp của bạn.
