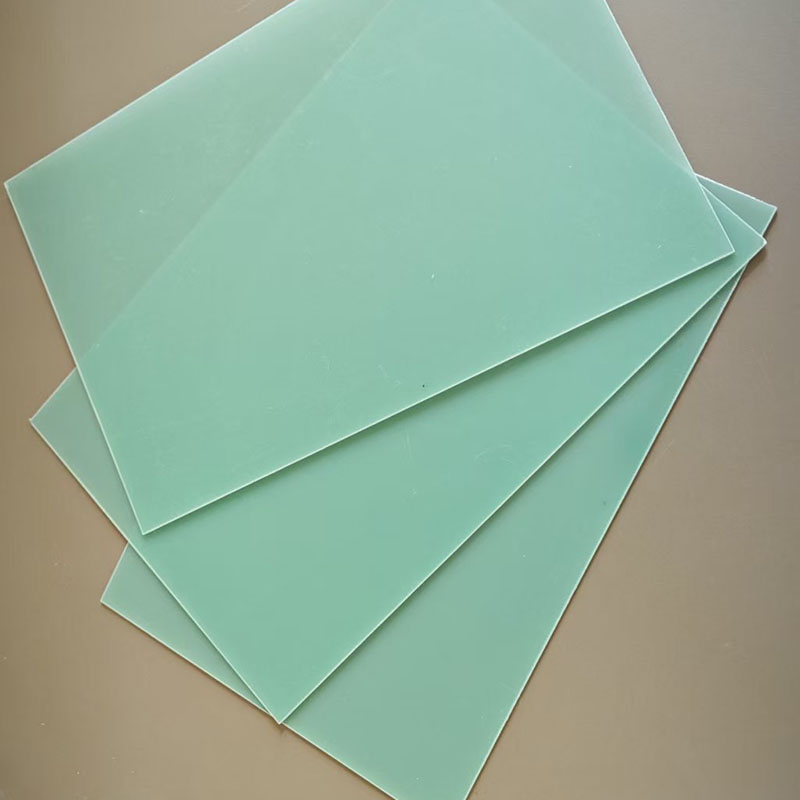

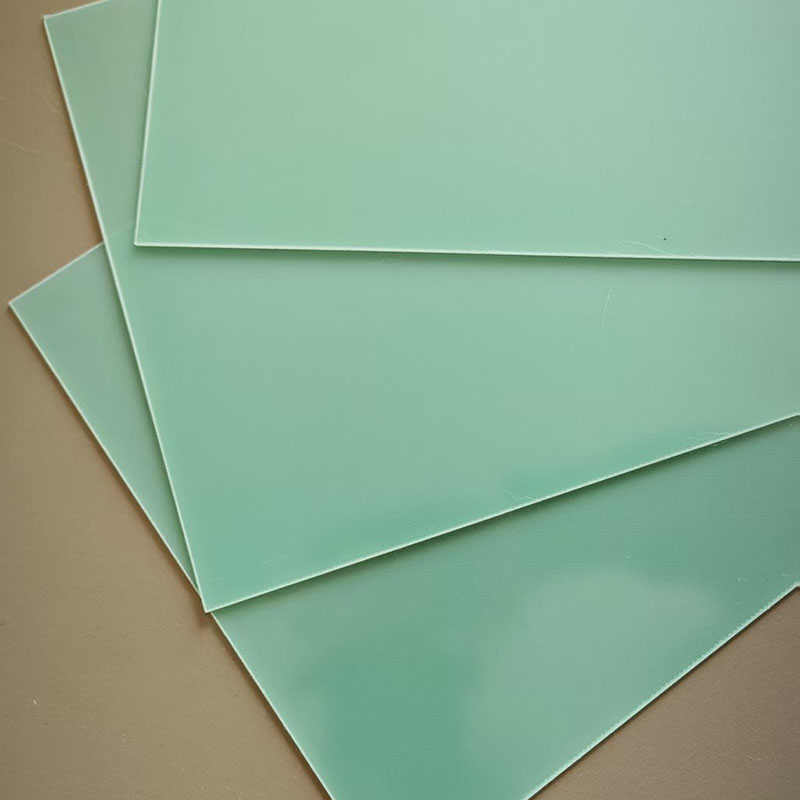

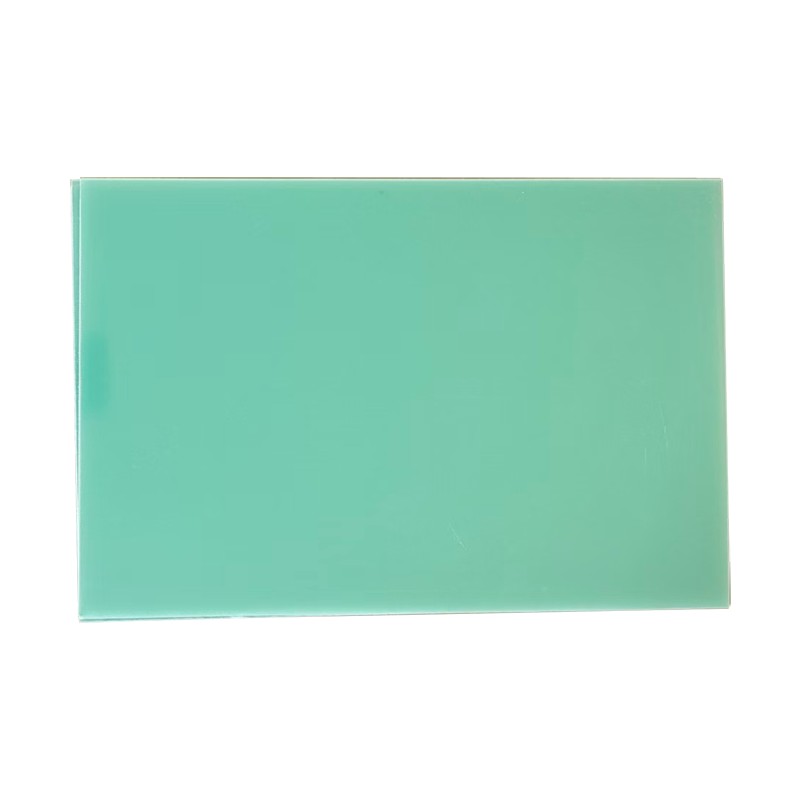

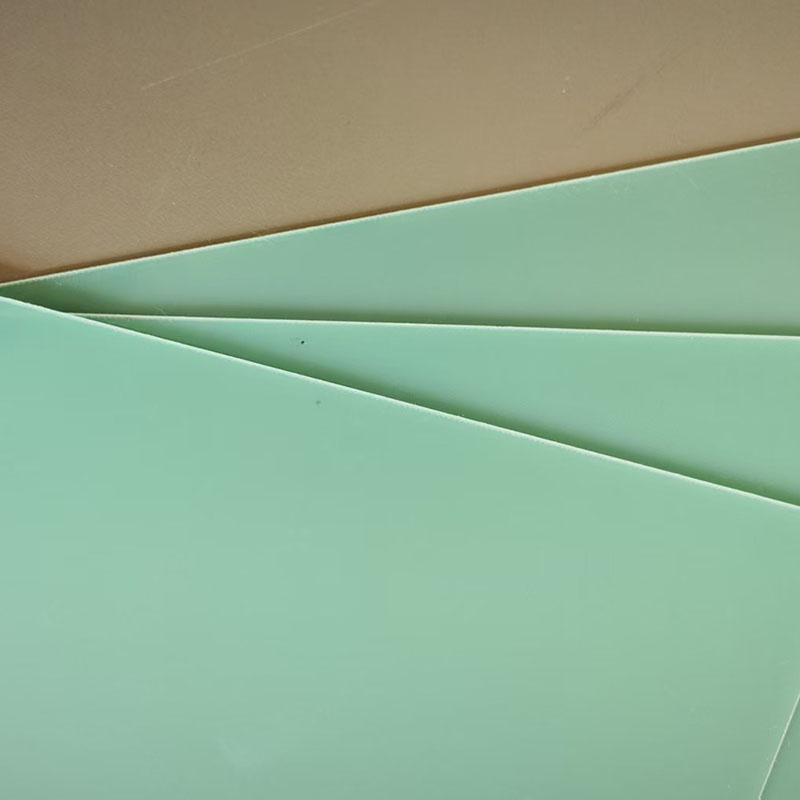

Tấm sợi thủy tinh Epoxy cách điện FR4 do nhà máy Hanyao cung cấp là vật liệu nhiều lớp tổng hợp được làm bằng cách ngâm vải sợi thủy tinh cấp điện tử (E-Glass) với nhựa epoxy làm chất kết dính và xử lý bằng cách ép nóng. Nó thường trong mờ đến màu xanh lục đục (màu của nhựa epoxy chống cháy), nhưng nó cũng có các màu vàng, xanh lam, trắng và các màu khác. Bề mặt nhẵn. Tấm sợi thủy tinh epoxy FR4 có các tính chất cơ học, tính chất điện môi và độ ổn định nhiệt tuyệt vời.
Vải sợi thủy tinh mang lại cho nó độ bền cơ học cao, giúp nó có khả năng chống uốn cong và biến dạng, đồng thời mang lại sự hỗ trợ và cố định tuyệt vời cho các linh kiện điện tử. Sự thay đổi kích thước của nó là tối thiểu trong các điều kiện môi trường khác nhau (chẳng hạn như sự thay đổi về nhiệt độ và độ ẩm), đảm bảo độ chính xác của mạch. Tấm epoxy FR-4 là vật liệu kỹ thuật tổng hợp có độ bền cao, cách điện cao, chống cháy, chịu nhiệt, dễ gia công và chi phí thấp. Nó là vật liệu chính được sử dụng trong sản xuất bảng mạch in cứng, hỗ trợ toàn bộ ngành công nghiệp điện tử hiện đại.
| Mục | Tên tham số | Yêu cầu | Phương pháp kiểm tra |
| Tính chất cơ học | Tỉ trọng | 1,80 - 1,90 g/cm³ | - |
| Độ bền uốn | ≥ 400 MPa | IPC-4101 / GB/T 4722 | |
| Độ bền kéo | ≥ 300 MPa | IPC-4101 | |
| mô đun đàn hồi | ≥ 20 GPa | - | |
| Tỷ lệ Poisson | ~0,18 | - | |
| Tính chất nhiệt | Khả năng chịu nhiệt lâu dài | 130 - 150°C | - |
| nhiệt độ biến dạng nhiệt | ≥ 130°C | ASTM D648 | |
| Nhiệt độ chuyển thủy tinh | 130 - 180 °C (Tg)Tg trung bình: 135-150°CTg cao: 170-180°C | DSC / TMA | |
| Nhiệt độ phân hủy nhiệt | > 320°C (Td5%) | TGA | |
| Hệ số giãn nở tuyến tính | 13 - 18 ppm/°C (trục X-Y)60 - 80 ppm/°C (trục Z | IPC-TM-650 | |
| Độ dẫn nhiệt | 0,2 - 0,3 W/(m·K) | ASTM C177 | |
| Tính chất điện | Độ bền điện môi | ≥ 40 kV/mm | ASTM D149 |
| Điện trở suất | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Điện trở suất bề mặt | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Độ thấm tương đối | 4,2 - 4,8 (1 MHz / 1GHz) | ASTM D150 | |
| Hệ số tổn thất điện môi | 0,015 - 0,025 (1 MHz / 1GHz) | ASTM D150 | |
| Khả năng chống cháy và các đặc tính khác | Lớp chống cháy | UL 94 V-0 |
|
| Độ hút ẩm | 0,1% - 0,2% (Tính chất điện và Tg giảm sau khi hấp thụ nước.) | ASTM D570 | |
| Kháng hóa chất | Xuất sắc |
|
|
| Khả năng xử lý | Xuất sắc |
|
Tuyên bố miễn trừ trách nhiệm: Các số liệu, thông số và tính năng hiệu suất được mô tả là các giá trị điển hình trong các điều kiện thử nghiệm cụ thể và có thể khác nhau trong các ứng dụng thực tế. Chúng không cấu thành sự bảo đảm hoặc đảm bảo về hiệu suất trong mọi điều kiện. Người dùng có trách nhiệm xác minh tính phù hợp của sản phẩm đối với ứng dụng dự định của họ.
1. Tấm sợi thủy tinh Epoxy FR4 cách điện có thể chịu được nhiệt độ lên tới 130oC.
2. Khả năng chống cháy của nó là UL 94-V0.
3. Nó có độ bền cơ học tuyệt vời, và vải sợi thủy tinh cung cấp độ bền và độ ổn định kích thước cực cao, làm cho nó phù hợp như một thành phần cấu trúc và hỗ trợ.
4. Nó có điện trở cách điện cao, điện trở suất lớn và điện trở suất bề mặt cao, có thể cách ly dòng điện một cách hiệu quả và ngăn ngừa đoản mạch.
5.Nó được sử dụng như một tủ phân phối, thiết bị đóng cắt bao gồm các vách ngăn cách điện thanh cái, các giá đỡ, lưới dập hồ quang hoặc các vách ngăn, khung và giá đỡ cách điện trong máy biến áp
