Độ tin cậy về cấu trúc và vận hành của máy biến áp ngâm dầu phụ thuộc hoàn toàn vào tính toàn vẹn của mạng cách điện bên trong của chúng. Khi máy biến áp cao áp hoạt động dưới áp suất nhiệt và điện liên tục, các dây dẫn bên trong cần có các rào cản điện môi cao, linh hoạt có thể uốn cong mà không bị sập. Chúng tôi phân tích cáchỐng giấy Crepe cách điện, được sản xuất bởiHàn Dao, đóng vai trò là thành phần nền tảng trong các hệ thống cách nhiệt rắn hiện đại. Chúng tôi kiểm tra tính chất hóa học của nguyên liệu thô, hoạt động cơ học khi uốn vật lý, tương tác hóa học với dầu máy biến áp và các thông số sản xuất cụ thể để chứng minh cách nó tối đa hóa tuổi thọ vận hành của máy biến áp.
Máy biến áp điện áp cao trải qua các điện trường dao động, chu kỳ nhiệt mạnh và lực cơ học nghiêm trọng trong các sự kiện ngắn mạch. Các dây dẫn bên trong và dây dẫn kết nối đi ra khỏi cuộn dây hoạt động phải điều hướng các đường đi phức tạp để đến được các ống lót đầu cuối.
Việc sử dụng vật liệu cách điện cứng dọc theo những con đường này sẽ tạo ra những lỗ hổng vận hành đáng kể. Các ống cứng thường bị nứt dưới tác động cơ học hoặc bị biến dạng trong quá trình lắp ráp, dẫn đến hư hỏng cách điện cục bộ. Khi có một khe hở hình thành trên lớp cách điện, hiện tượng phóng điện cục bộ có thể phát triển, nhanh chóng làm giảm chất lượng dầu máy biến áp xung quanh và gây ra những hỏng hóc nghiêm trọng cho hệ thống.

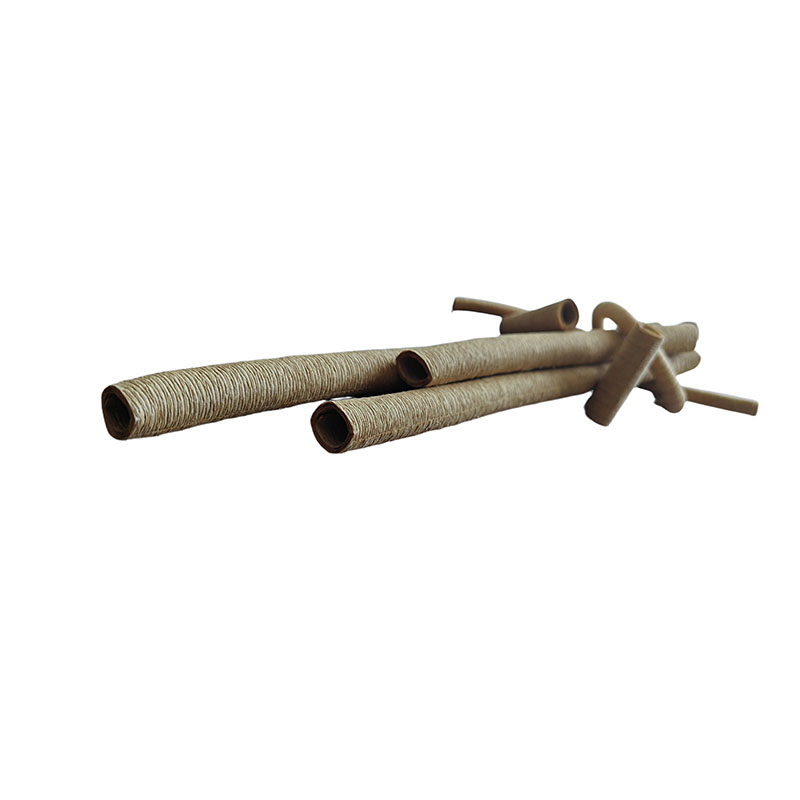

Để vượt qua những thách thức vật lý này, các kỹ sư máy biến áp chỉ định tính linh hoạt caoỐng giấy Crepe cách điệnđược sản xuất bởiHàn Dao. Thành phần linh hoạt này cung cấp một rào cản điện môi liên tục, có độ đồng đều cao, phù hợp hoàn hảo với các dây dẫn cong bên trong mà không bị nứt hoặc xoắn dưới tác động vật lý nghiêm trọng.
Hiệu suất lâu dài của mộtỐng giấy Crepe cách điệnphụ thuộc trực tiếp vào độ tinh khiết của nguyên liệu thô. Bất kỳ ô nhiễm hóa học hoặc chất tẩy trắng còn sót lại trong cấu trúc giấy sẽ đẩy nhanh quá trình lão hóa hóa học khi tiếp xúc với dầu biến áp nóng.
Để ngăn ngừa sự xuống cấp sớm,Hàn Daocơ sở sản xuất nhấn mạnh vào việc sử dụng bột gỗ mềm axit sulfuric cao cấp, không tẩy trắng. Nguyên liệu thô đặc biệt này vẫn giữ được các sợi cellulose tự nhiên dài và dày đặc, mang lại cho ống giấy thành phẩm những đặc tính vật lý đặc biệt:
• Độ bền kéo cao: Sợi xenlulo dài phân bổ tải trọng cơ học đều trên thành ống, cho phép ống chịu được lực căng cao trong quá trình lắp đặt thủ công hoặc xử lý bằng máy.
• Khả năng chống rách vượt trội: Các cấu trúc hữu cơ không được tẩy trắng có khả năng chống rách và tách một cách tự nhiên khi chịu dòng chất lỏng cao hoặc lực cơ học dịch chuyển trong bể biến áp.
• Tính trung hòa hóa học: Loại bỏ các hóa chất tẩy trắng giúp duy trì sự ổn định phân tử của giấy, đảm bảo giấy không giải phóng các ion hoặc hợp chất axit có hại có thể làm suy giảm dầu biến thế xung quanh.
Ưu điểm chính của việc sử dụng mộtỐng giấy Crepe cách điệnthay vì giấy cứng hoặc ống bọc nhựa tiêu chuẩn là tính linh hoạt tuyệt vời của nó. Tính linh hoạt này đến từ quy trình nhào có kiểm soát, đưa các nếp gấp và sóng cực nhỏ vào giấy cách điện nền trước khi nó được quấn thành ống.
Khi kỹ thuật viên uốn ống theo bán kính dây dẫn chặt chẽ, các nếp gấp crepe cực nhỏ ở mép ngoài sẽ giãn ra một cách trơn tru để hấp thụ ứng suất kéo. Đồng thời, các nếp gấp ở bán kính bên trong được nén lại một cách sạch sẽ. Hoạt động này cho phép ống duy trì đường kính bên trong tròn hoàn hảo mà không bị kẹp hoặc vỡ thành, đảm bảo dây dẫn đồng bên trong vẫn được cách điện và bảo vệ hoàn toàn dọc theo toàn bộ phần uốn cong.
Vật liệu xenlulo rắn và dầu điện môi lỏng phối hợp với nhau để cách điện máy biến áp ngâm trong dầu. cácỐng giấy Crepe cách điệnđóng vai trò quan trọng trong việc tối đa hóa sự tương tác này.
Thiết kế micro-creped giúp ống giấy có diện tích bề mặt lớn hơn đáng kể so với ống giấy kraft tiêu chuẩn, phẳng. Khi chìm trong bể biến áp, kết cấu giấy xốp có chức năng giống như một miếng bọt biển hữu cơ, hấp thụ và giữ lại khối lượng lớn dầu cách điện. Tổ hợp giấy bão hòa dầu này chặn các đường dẫn điện được hình thành bởi các tạp chất nhỏ trong chất lỏng, làm chậm quá trình lão hóa vật liệu và cho phép hệ thống chịu được áp lực điện trường cao.
Bởi vì giấy crepe bão hòa dầu giữ lại một lượng lớn dầu trực tiếp trên bề mặt dây dẫn, nó tạo điều kiện truyền nhiệt hiệu quả ra khỏi dây dẫn đồng nóng. Hiệu ứng làm mát này làm giảm nhiệt độ vận hành cục bộ của máy biến áp, bảo vệ khung cách điện Loại A (105°C) khỏi sự cố nhiệt trong thời gian tải cao điểm.
Sản xuất máy biến áp công nghiệp đòi hỏi phải tuân thủ kích thước chính xác để đảm bảo rằng các bộ phận cách điện vừa khít với dây dẫn đồng. Các biến thể kích thước nhỏ có thể tạo ra các vấn đề về khoảng trống nội bộ nguy hiểm.
Ma trận thông số kỹ thuật dưới đây trình bày chi tiết về dung sai kỹ thuật tiêu chuẩn được duy trì trên toàn bộHàn Daodây chuyền sản xuất.
| Thông số kết cấu | Số liệu thứ nguyên đã hiệu chỉnh | Đường cơ sở dung sai kỹ thuật |
| Đường kính trong (ID) | Phạm vi từ 4 mm đến 68 mm | Phương sai chính xác ± 0,5 mm |
| Độ dày của tường (T) | Có thể cấu hình từ 1 mm đến 6 mm | Tiêu chí ứng dụng lớp thống nhất |
| Đường kính ngoài (OD) | Tính bằng ID + 2T | Tỷ lệ thuận với cấu hình tùy chỉnh |
| Chiều dài tiêu chuẩn | Phần 1000 mm đến 1500 mm | Phụ cấp độ lệch chiều dài 20 mm |
| Độ bền điện môi (T = 1) | Đã xác minh ở mức tối thiểu 15 Kv | Đã được thử nghiệm trong điều kiện ngâm dầu nghiêm ngặt |
| Độ bền điện môi (T = 1,5) | Đã xác minh ở mức tối thiểu 20 Kv | Đã được thử nghiệm trong điều kiện ngâm dầu nghiêm ngặt |
| Độ bền điện môi ( ≥ 2) | Đã xác minh ở mức tối thiểu 35 Kv | Đã được thử nghiệm trong điều kiện ngâm dầu nghiêm ngặt |
| Đánh giá độ bền nhiệt | Được chứng nhận lên đến loại A (105°C) | Hiệu suất hoạt động lâu dài |
| Nguồn nguyên liệu cơ bản | Bột gỗ mềm axit sulfuric chưa tẩy trắng | Theo dõi độ tinh khiết của nguyên liệu thô |
Tìm nguồn cung ứng các bộ phận cách điện đáng tin cậy là điều cần thiết đối với các nhà sản xuất máy biến áp toàn cầu, những người phải đảm bảo thiết bị hoạt động không gặp sự cố trong nhiều thập kỷ.
Mỗi lô vật liệu cách nhiệt được sản xuất bởiHàn Daotrải qua quá trình kiểm tra chất lượng nghiêm ngặt. Theo yêu cầu của khách hàng toàn cầu, tài liệu của chúng tôi thường xuyên được gửi tới phòng thí nghiệm độc lập bên thứ ba CEMT để xác nhận. Thử nghiệm này xác minh độ bền điện môi, khả năng tương thích của dầu và độ ổn định nhiệt, đảm bảo tuân thủ các tiêu chuẩn hiệu suất quốc tế nghiêm ngặt.
Tọa lạc tại thành phố Tô Châu, cơ sở sản xuất của chúng tôi chỉ cách Cảng Thượng Hải 100 km. Vị trí địa lý chiến lược này cho phép vận chuyển nhanh chóng và lịch trình giao hàng đáng tin cậy cho người mua quốc tế. Để bảo vệ các sản phẩm cellulose nhạy cảm trong quá trình vận chuyển đường biển đường dài, mọi đơn hàng đều được đóng gói an toàn trong hộp các tông chịu lực, chống bụi để đảm bảo đơn hàng đến nơi khô ráo hoàn toàn và sẵn sàng cho sản xuất.
Đúng. Cơ sở sản xuất của chúng tôi được trang bị máy rạch và cuộn dây tự động, cho phép chúng tôi xử lý các vật liệu có kích thước thông thường thành đường kính trong và độ dày thành tùy chỉnh phù hợp với yêu cầu thiết kế máy biến áp cụ thể của bạn.
Vật liệu xenlulo hấp thụ độ ẩm một cách tự nhiên, làm giảm độ bền điện môi tổng thể của chúng. Để đảm bảo hiệu suất tối ưu, cụm lõi cách điện phải trải qua chu trình sấy chân không và tẩm dầu tiêu chuẩn trước khi nạp và bịt kín máy biến áp.
Chúng tôi cung cấp nhiều loại vật liệu cách nhiệt, cho phép bạn tìm nguồn giấy chấm kim cương, bìa ép nén trước, giấy kraft cách nhiệt, màng polyester, màng polyimide và các tấm cán mỏng linh hoạt nhiều lớp như NMN, NHN và AMA trong một lô hàng hợp nhất.
Cách điện bên trong ổn định là sự đảm bảo cốt lõi cho hoạt động an toàn và lâu dài của máy biến áp ngâm dầu điện áp cao. Ống cách điện cứng có thể dễ dàng gây hư hỏng lớp cách điện trong quá trình lắp ráp thiết bị và vận hành lâu dài, đồng thờiHàn Dao ống giấy crepe cách điệngiải quyết hoàn hảo các điểm yếu cách điện uốn cong nhờ tính linh hoạt tuyệt vời, đặc tính điện môi ổn định và khả năng tương thích dầu tốt.
Được hỗ trợ bởi kinh nghiệm sản xuất vật liệu cách nhiệt chuyên nghiệp,Hàn Daohỗ trợ tùy chỉnh kích thước đầy đủ, kiểm soát dung sai kích thước nghiêm ngặt và kiểm tra chất lượng của bên thứ ba. Tất cả các sản phẩm đều phù hợp với tiêu chuẩn ngành máy biến áp quốc tế và chúng tôi cung cấp dịch vụ vận chuyển toàn cầu nhanh chóng dựa trên lợi thế hậu cần địa lý vượt trội. Để mua hàng chất lượng caoỐng giấy Crepe cách điệnvà được hỗ trợ giải pháp cách điện chuyên nghiệp,liên hệ với chúng tôingay bây giờ để nhận mẫu vật liệu miễn phí và báo giá tùy chỉnh chính xác.
